機電工程常用的支吊架工藝
支吊架作為設備、管道、電氣等支撐結構，在機電安裝工程中扮演著重要角色，直接關系到整個系統能否正常運行，能否確保人民生命財產安全的大事，同時也嚴重影響工程的整體觀感。因此合理選用支架的型式、制作安裝工藝有著非常重要的意義。
一、支吊架制作
基本規定：
1)管道支架的形式、材質、加工尺寸、精度及焊接質量應符合設計文件和有關施工驗收規范的要求。
2)支架底板及吊架彈簧盒的工作面應平整。
3)管道支架焊縫應進行外觀檢查，焊縫應均勻完整，外觀成型良好，不得有漏焊，欠焊，裂紋、咬邊等缺陷。
4)制作合格的支架成品應及時進行防腐處理，防腐層應完整，厚度均勻。
5)管道支架應滿足管道的穩定和安全，允許管道自由伸縮并符合安裝高度。
制作工藝：

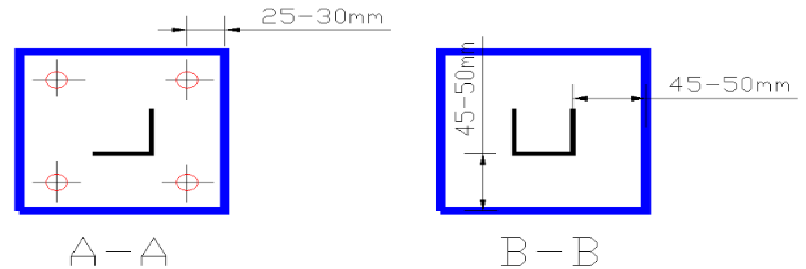

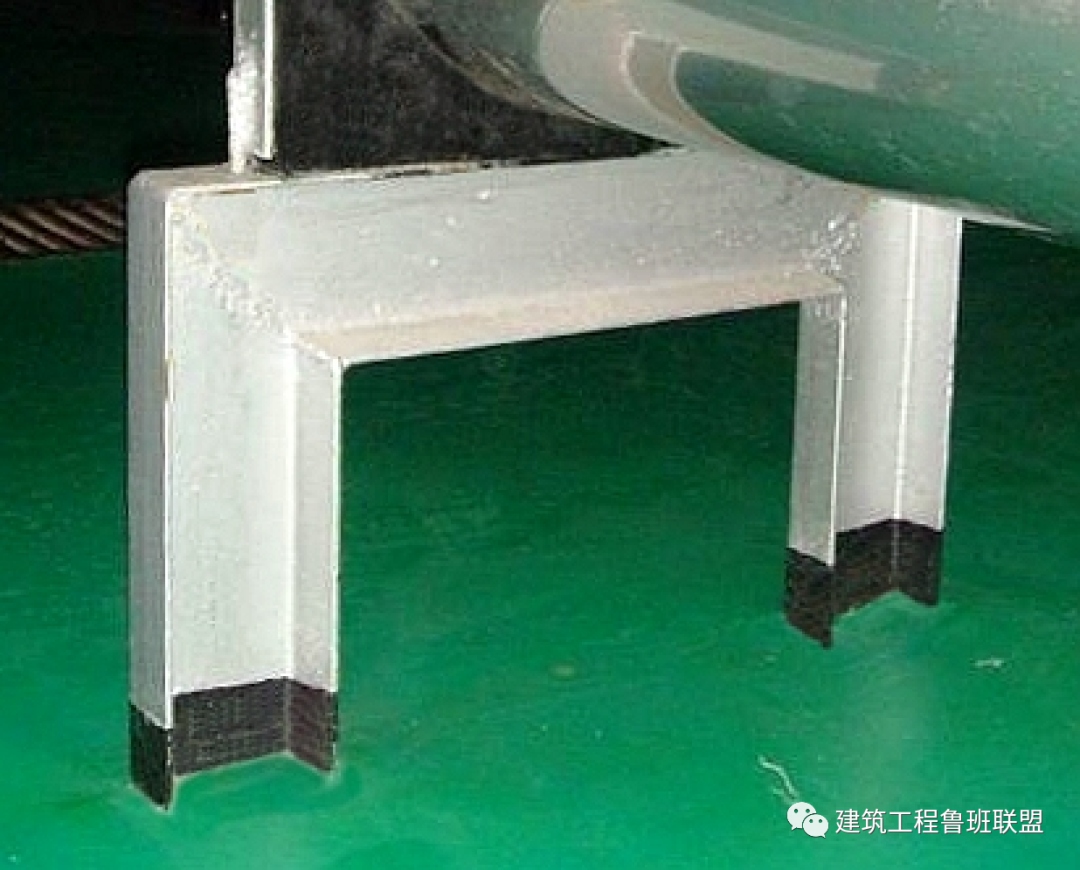

支架邊緣應平整、光滑，嚴禁使用氣焊進行切割。人員能夠觸及的地方的型鋼支架，其邊緣直角部分倒45°角或?qū)⒓饨悄A。
二

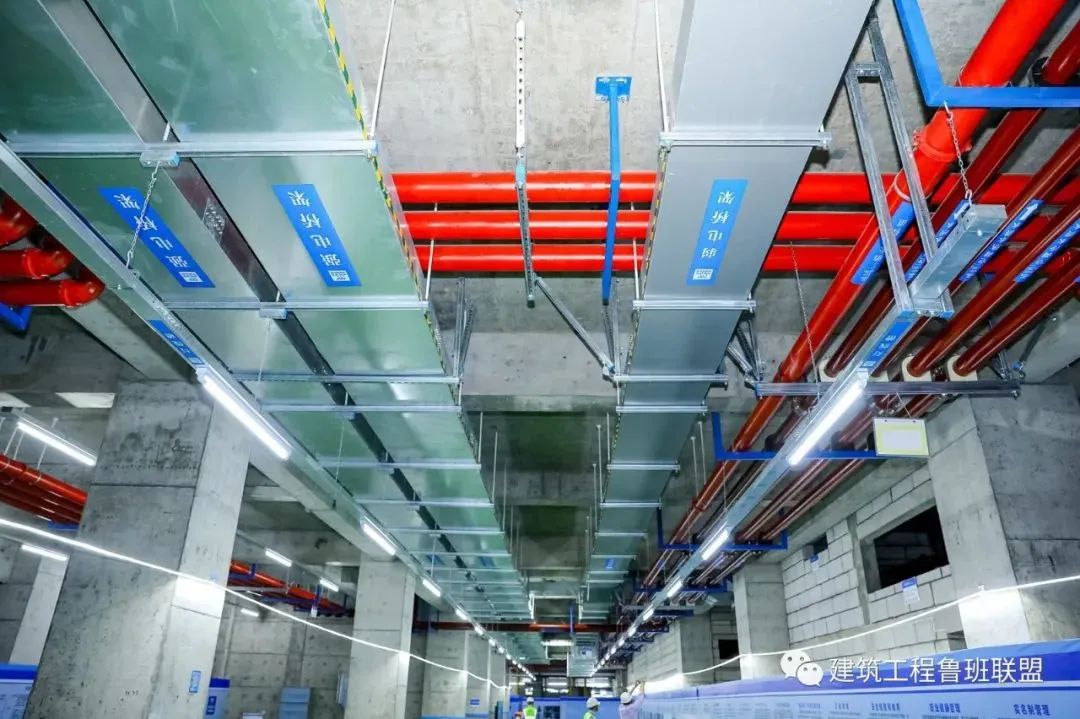

支吊架安裝

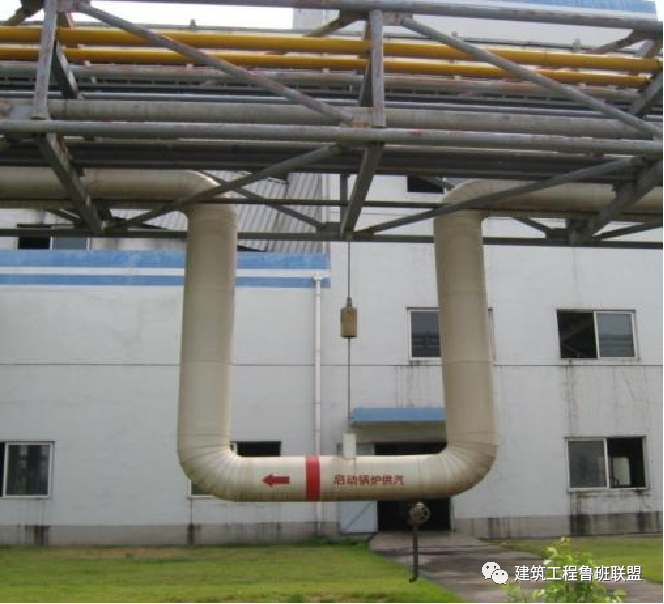

在布置管道時，在滿足工藝要求的前提下，還應該考慮到管道的支承。宜考慮在以下場合設置支吊架：
1)靠近設備；
2)設在集中荷載附近；
3)設在彎管和大直徑三通式分管附近；
4)適宜利用建筑物或構筑物的梁或柱子等設置支吊架生根部件的；
5)不妨礙管道與設備的檢修。
三
典型支架制作安裝工藝操作要點
1

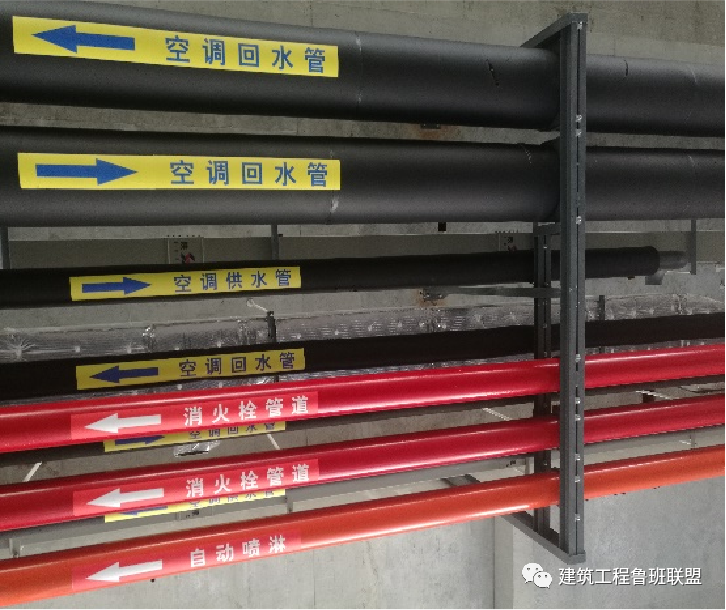

“π”型支架

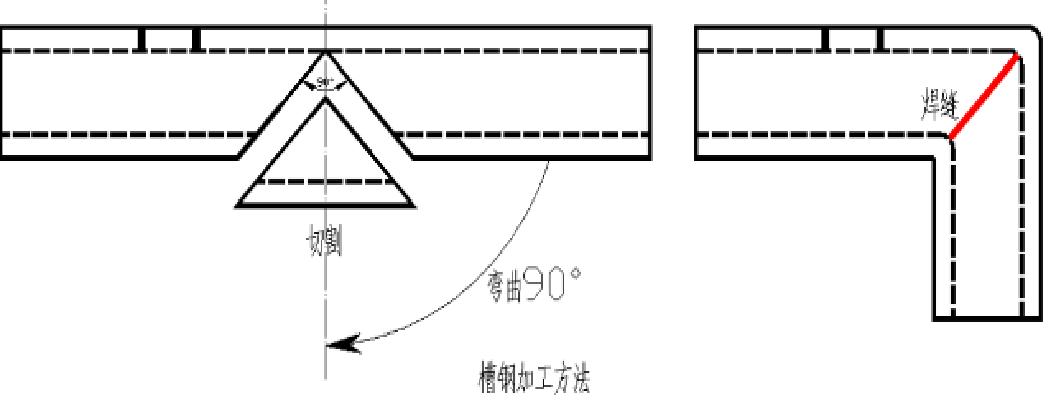

支架焊縫飽滿，焊接牢固，孔距、孔徑與U型管卡配套，安裝位置準確，埋設平整牢固。橫梁安裝時每邊立桿必須有兩點固定，且上面一個固定點宜在大梁中心線之上。吸頂安裝時倒吊鋼板的厚度應大于型鋼的厚度?！唉小毙椭Ъ芰U與橫擔應采用45°角焊接連接。

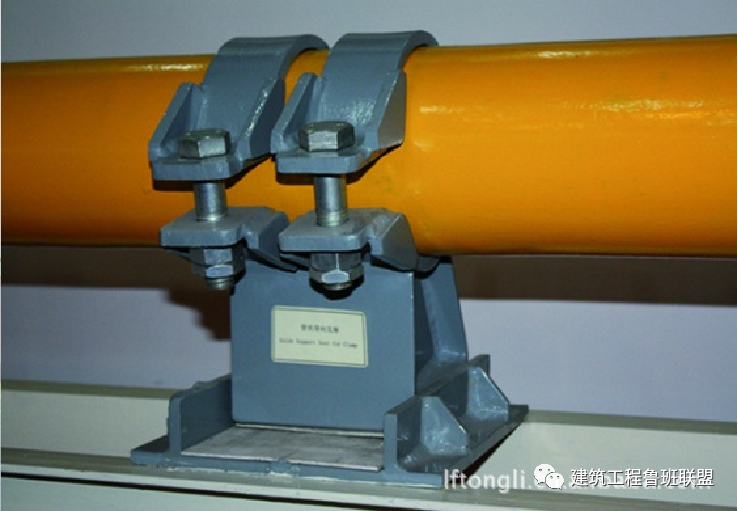

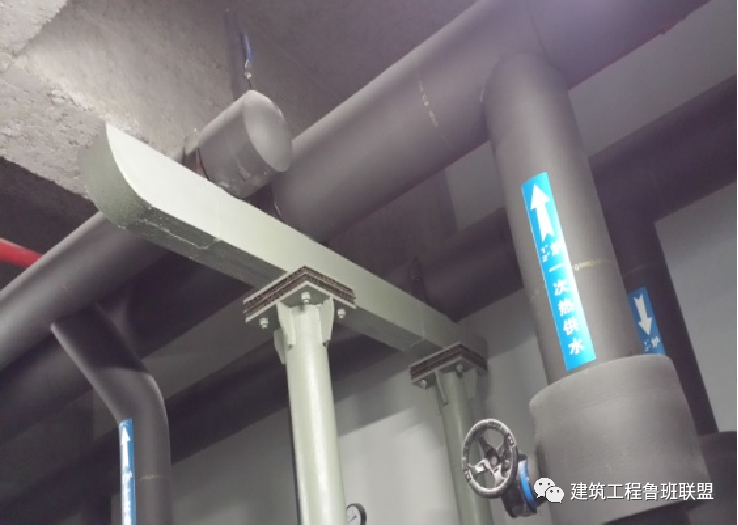

1)空調水管“∩”型支架
空調水管“∩”型支架制作安裝時，為防止產生冷橋，發生結露現象，空調水管必須采用木墊。木墊的規格必須和管道的相匹，管道和木墊結合嚴密。

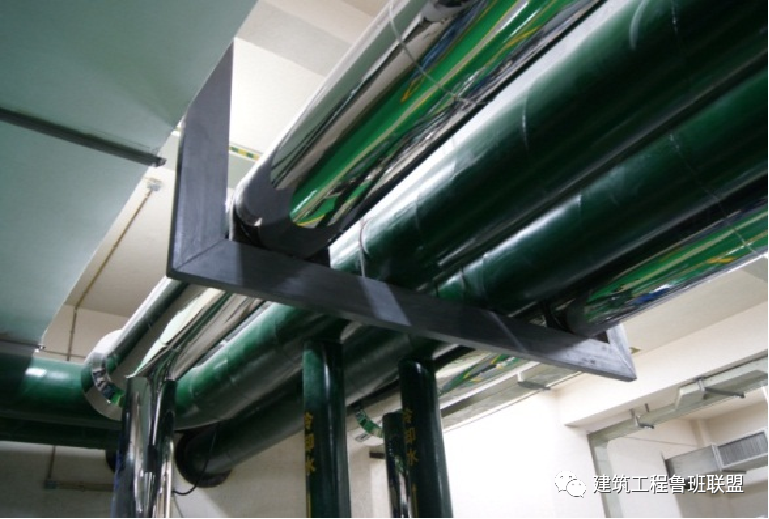

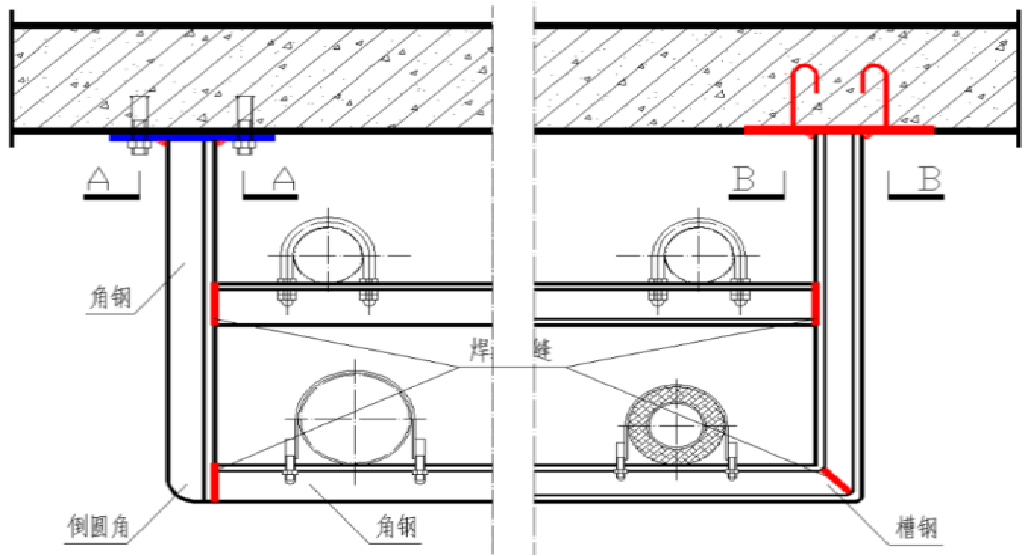

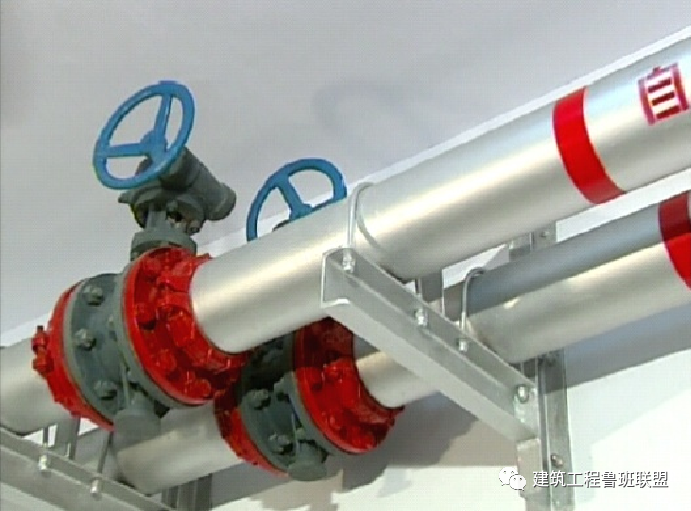

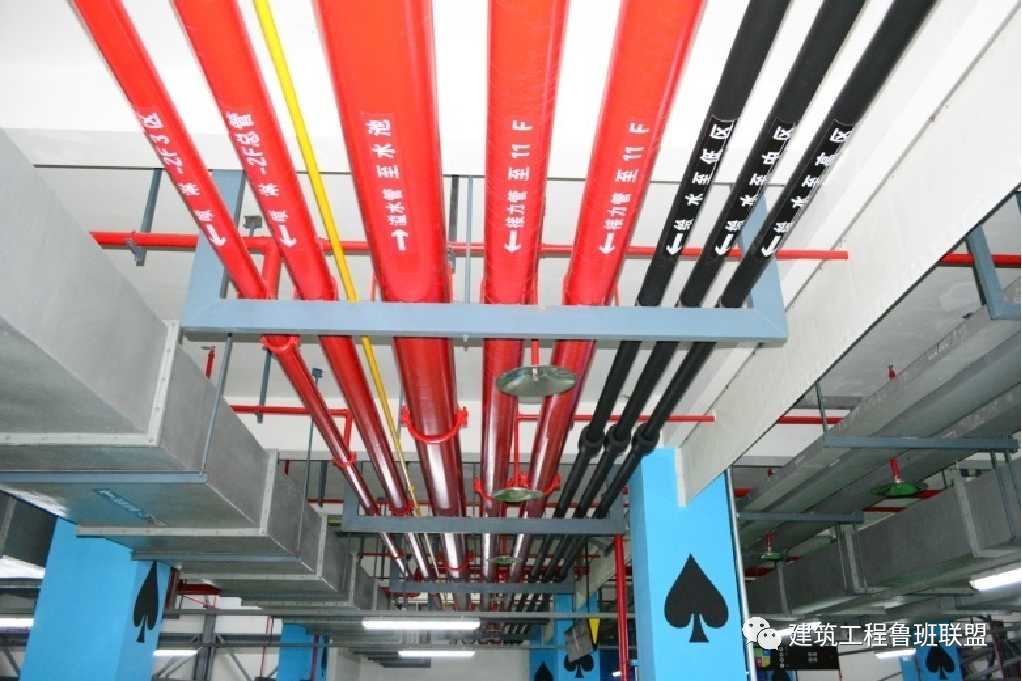

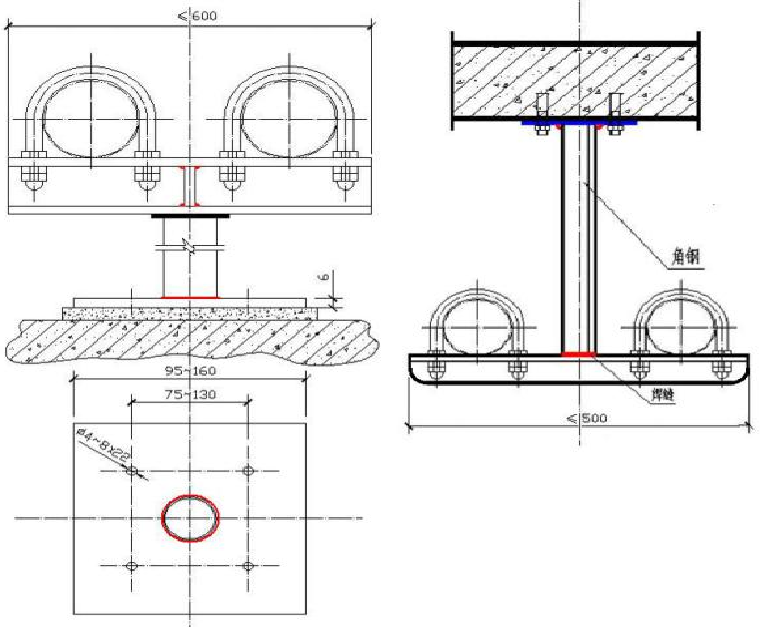

2)成排管道“π”型吊架
支吊架不鉆孔成排管道“π”型吊架做法：
3)大跨距”π”型支架
“∩”型支架跨距較大時，支架的橫擔應加強，宜在支架的管中位置加設豎向加強肋板，增強支架的強度，確保系統的安全運行，加強肋板的寬度不應超出支架型鋼的寬度，厚度宜為10mm以上。

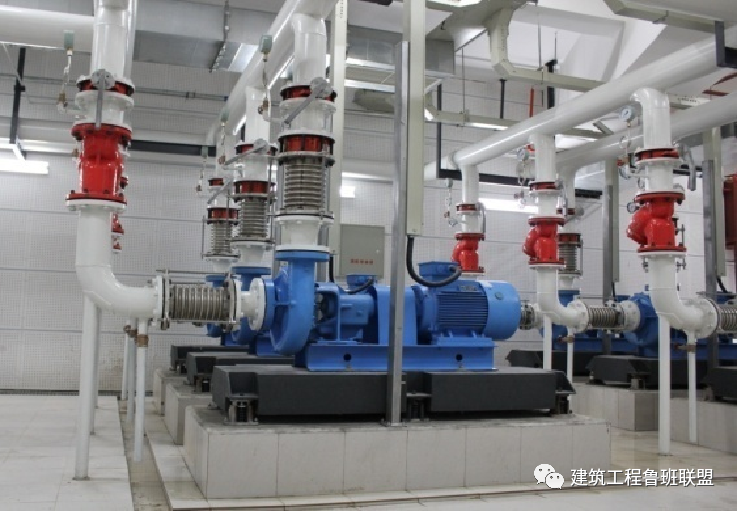

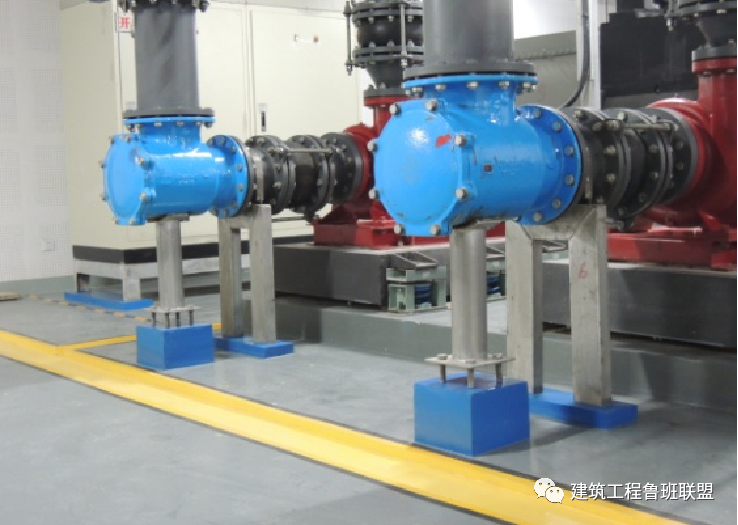

4)水泵進出口“π”型支架
水泵支吊架位置應靠近泵進出口處。泵的水平吸入管段宜采用可調支吊架或彈簧支吊架。
5)可能積水場所管道“π”型支架

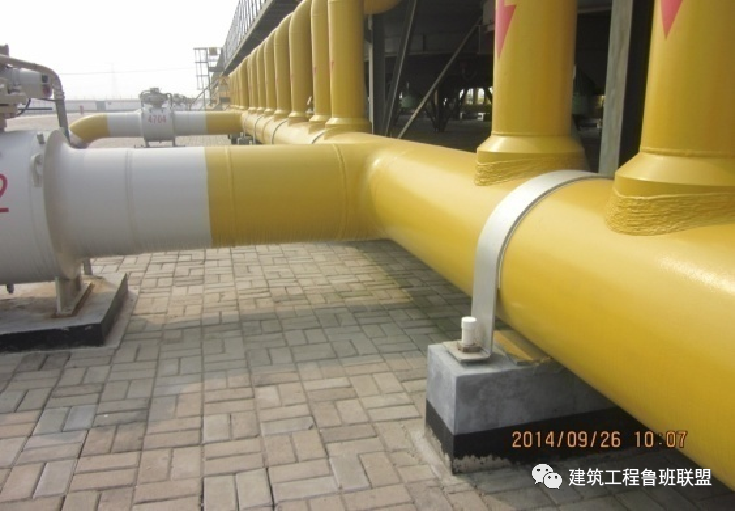

設在屋頂和有可能積水區域的支架應在其根部設置防水臺，防水臺高度宜為10～15cm,直接應將支架根部全部包裹住。屋頂支架螺栓明露的絲牙應用PVC護套，并涂滿黃油。
2

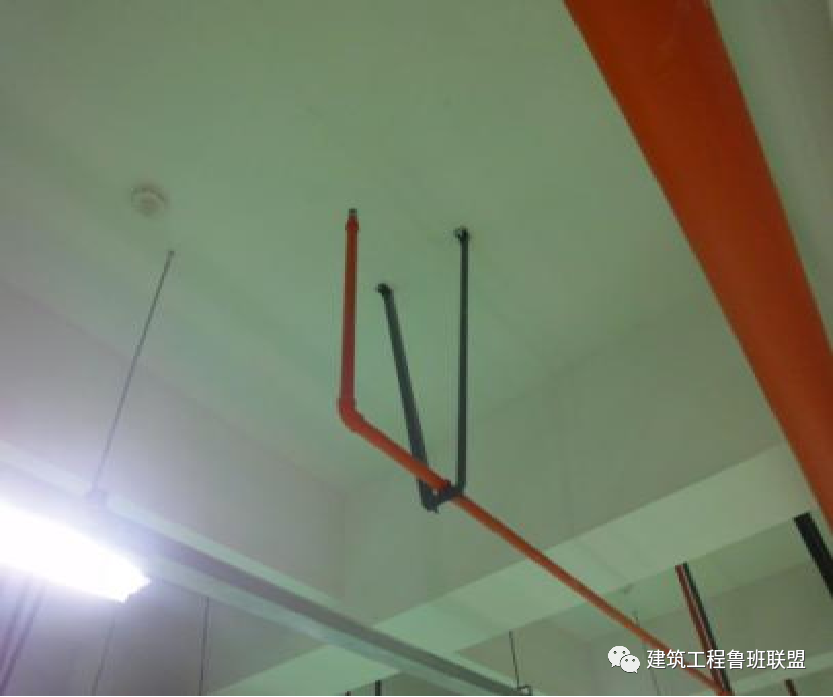

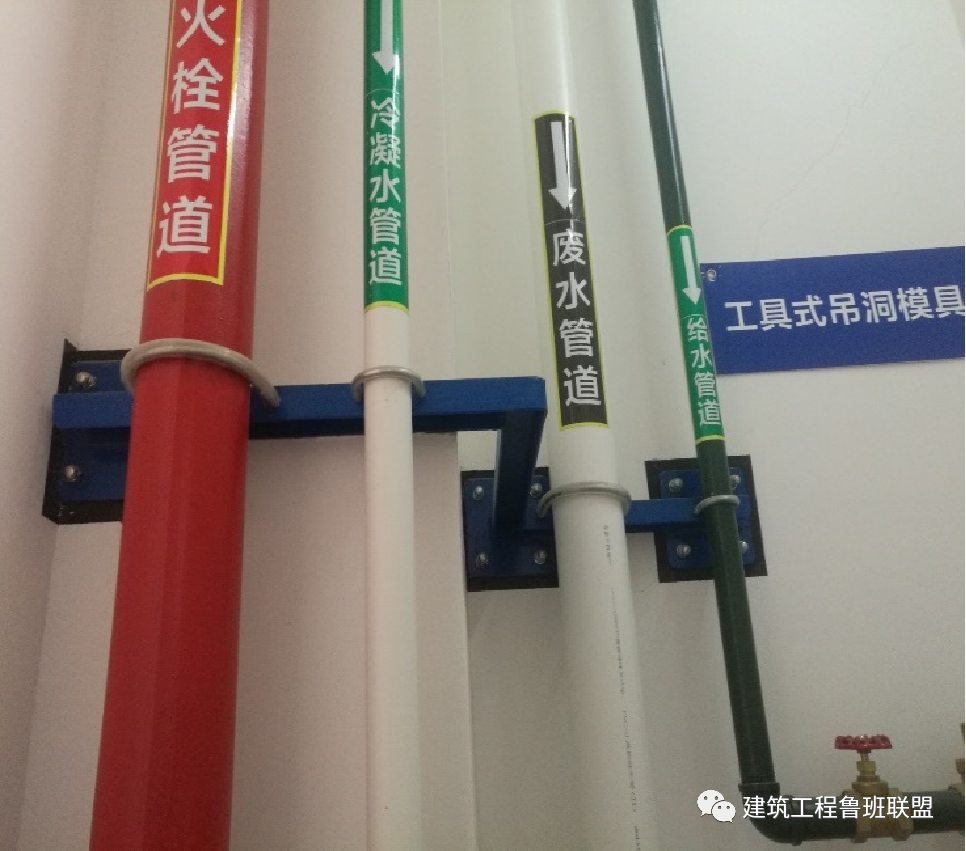

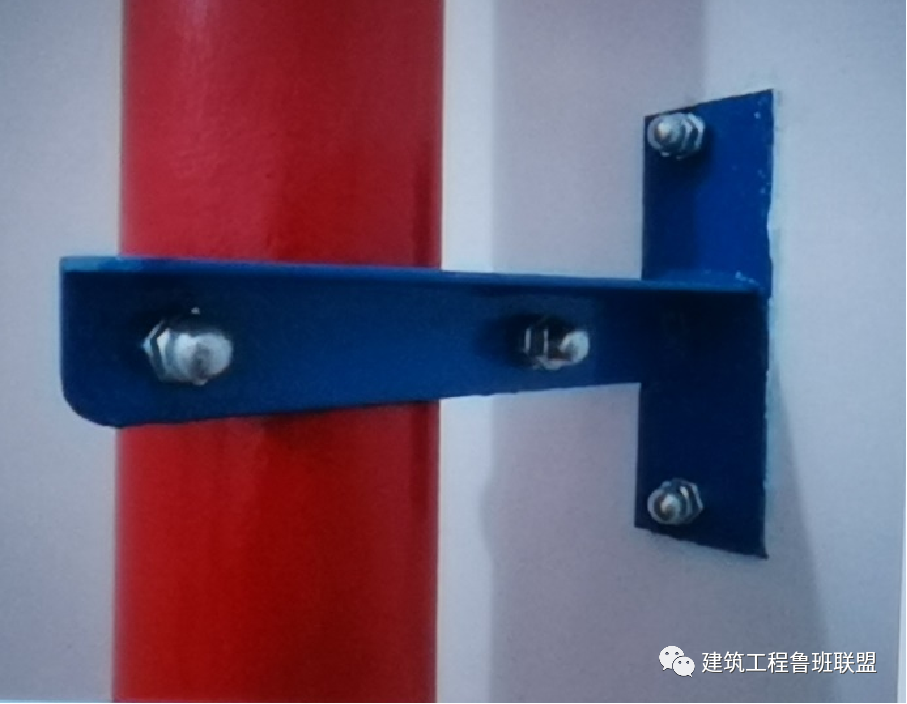

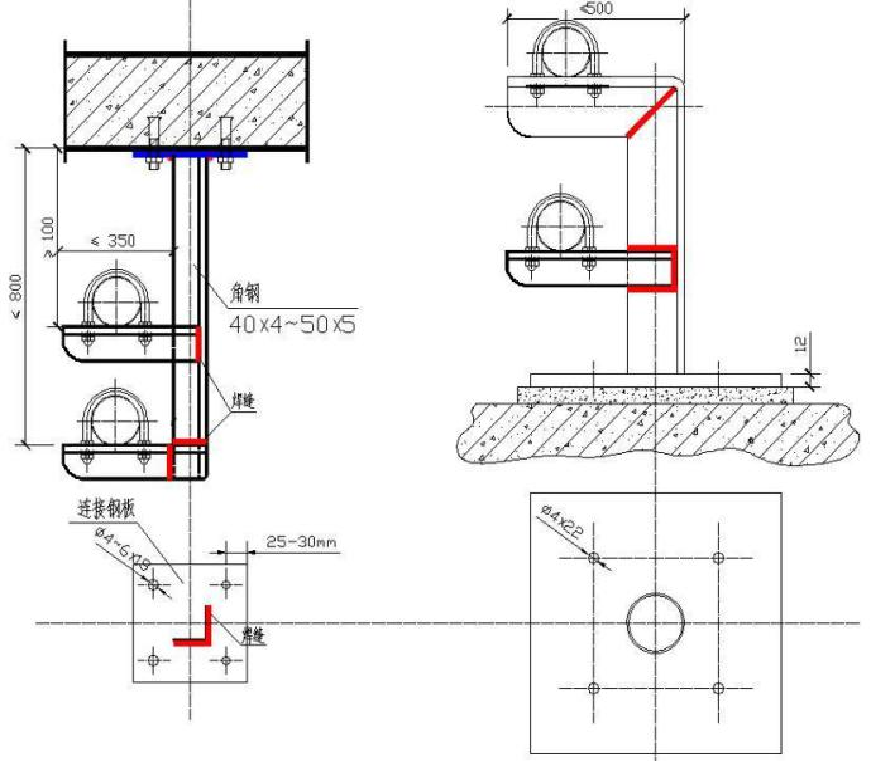

“T”、“F”、“三角”型支吊架

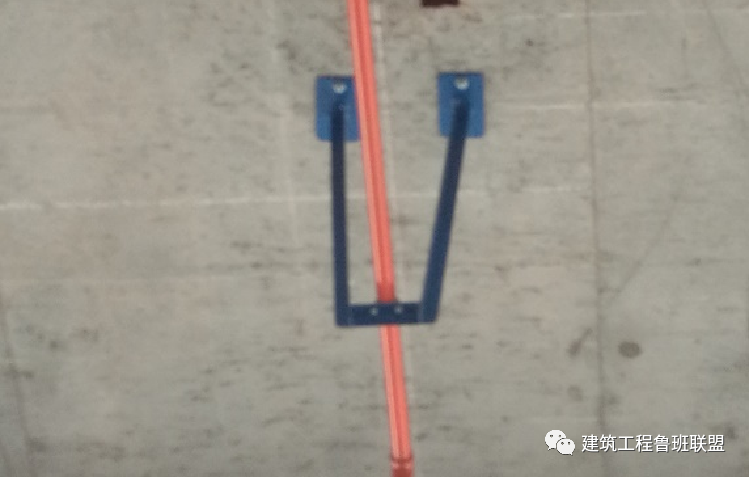

“T”、“F”、“三角”型支架適用DN≤DN50管道，制作時橫擔與立桿必須可靠焊接，焊縫必須飽滿，無漏焊虛焊，油漆均勻無漏涂。立桿和橫擔的末端應切45°角或磨圓。
3

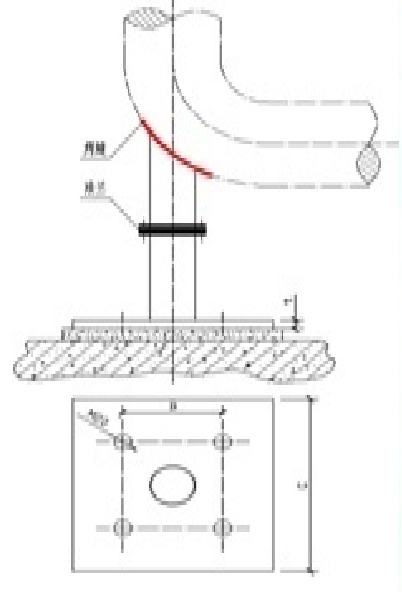

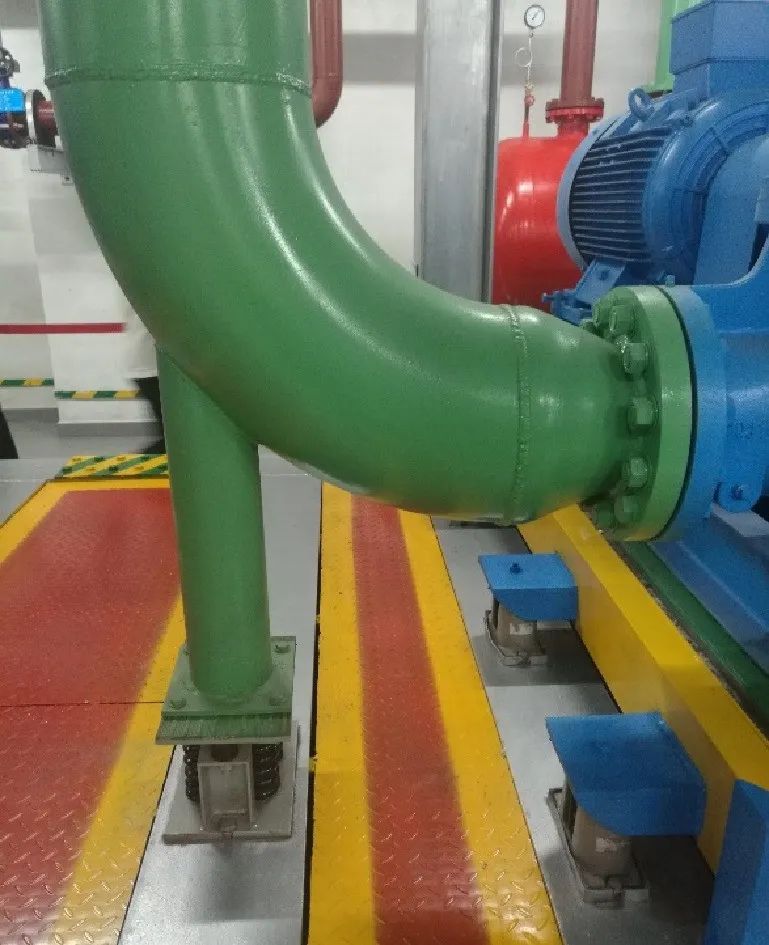

彎頭托架
在彎頭處設立托架，對立管起到支持作用。根據彎頭外形外形加工制作曲面支撐鋼板，托架管中心應與支承板中心一致；將法蘭安裝在托管高度中間位置，法蘭間加橡膠墊，法蘭螺栓向下，外露長度為2～3絲且一致；托架頂部焊接曲面支承鋼板，與彎頭底部焊接牢固，防銹漆及灰色面漆涂刷均勻、無污染。
4

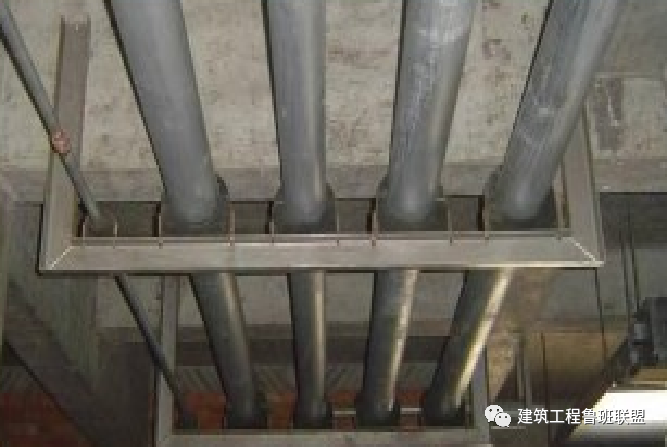

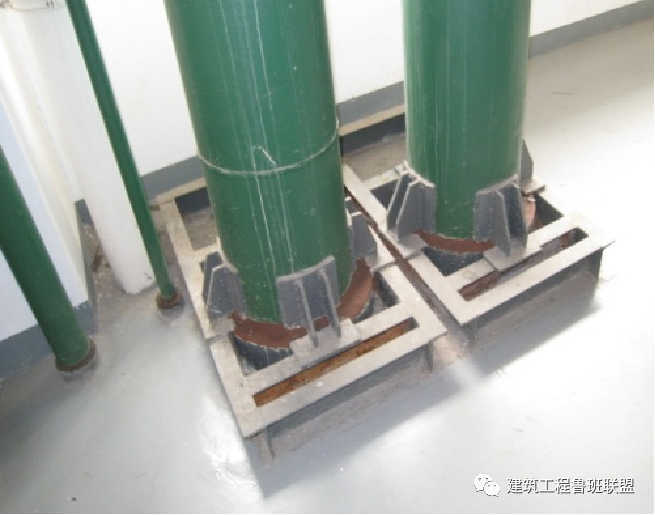

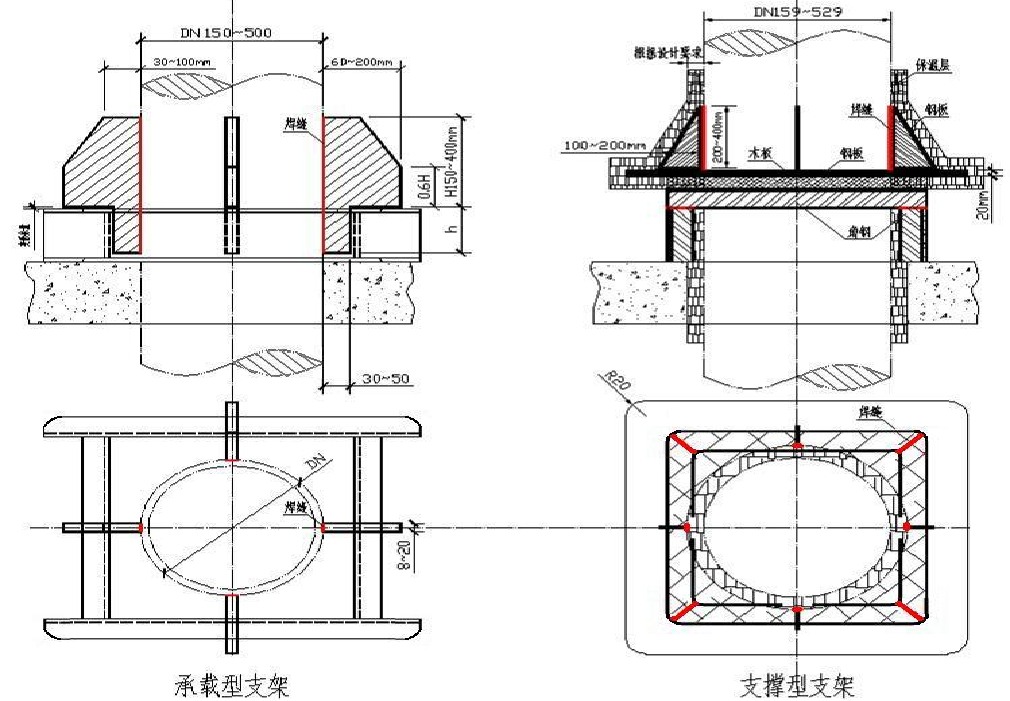

管道承重支架
承重支架設置部位規定最低層設一個，管徑小于等于DN200的，每隔5層一個，管徑大于DN200的，每隔3層一個?？照{(diào)冷水管立管承重支架為防止結露產生冷凝水，應墊防腐木墊。
5

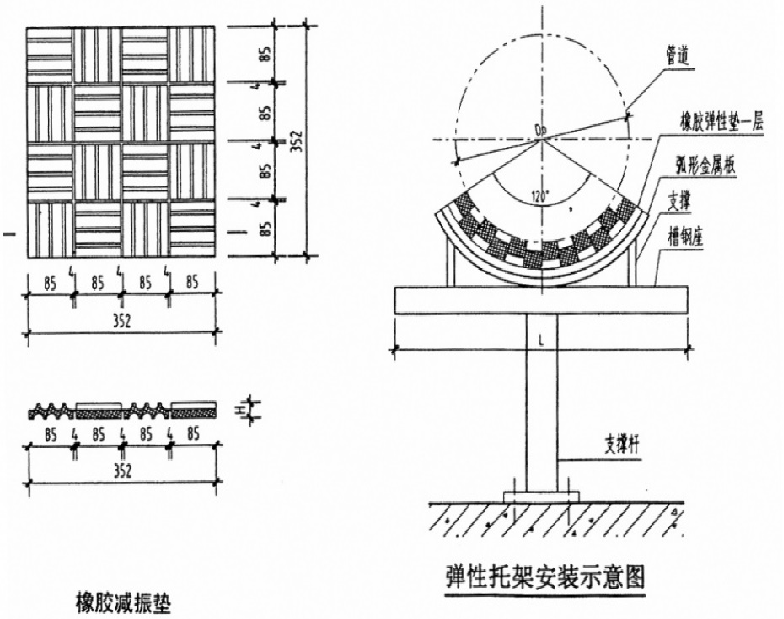

彈性托架

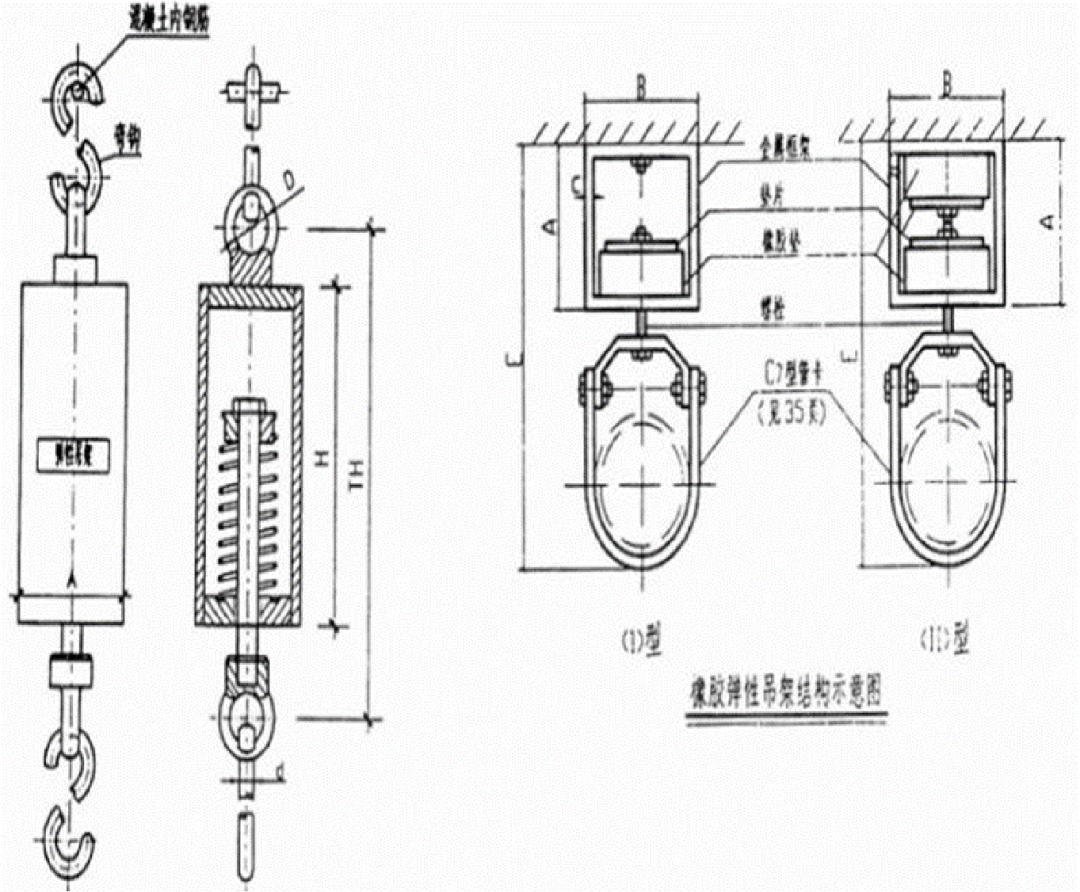

1)彈簧支吊架
彈簧支吊架的施工和安裝應與設計要求一致；彈簧定位裝置在安裝過程中應保持不動，直到整個管系安裝完畢且試壓完成后將定位裝置取出，使彈簧正常工作。
2)管道減振支架
振動管道支架應采用減振支架，應注意以下要點：宜采用卡箍型的支架，管道上不得支承其他管道；支架間距應經過振動分析后確定；
宜設置獨立基礎，盡量避免生根在廠房的梁柱上；
當管內介質溫度較高，產生熱脹時，應滿足柔性分析要求；支架應盡量沿地面設置。

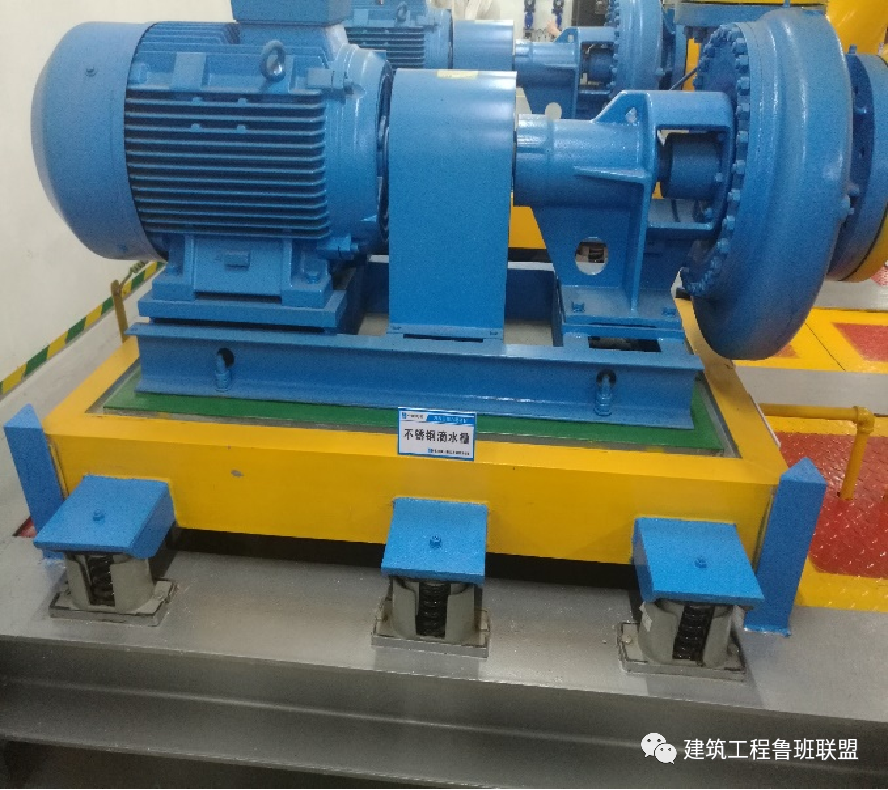

3)設備減振支架
計算減振器額定荷載時，除考慮設備自身的重量外，還應該系統運行時管路中流體的重量，并有一定裕量。減振器的類型應根據設計和工藝要求確定。
6
防晃支架
1)支架、吊架的安裝位置不應妨礙噴頭的噴水效果。
2)管道支架、吊架、與噴頭之間的距離不宜小于300mm;與末端噴頭之間的距離不宜大于750mm。
3)配水支管上每一直管段、相鄰兩噴頭這間的設置的吊架均不宜少于1個；當噴頭之間距離小于
1.8m時，可隔段設置吊架，但吊架的間距不宜大于3.6m。
4)當管子的公稱直徑等于或大于50mm時，每段配水干管或配水管設置防晃支架不應少于1個；當管道改變方向時，應增設防晃支架);豎直安裝的配水干管應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5～1.8m。
5)溝槽管道立管支架管卡：當樓層高度不大于5m時，每層必須安裝1個，當樓層高大5m時，每層不少于2個。當立管上無支管接出時，支架管卡安裝高度宜距地面1.2～1.6m。
6)溝槽管道橫管吊架托架：每一直線管段必須設置1個。直線管段上個吊架托架間的距離不得大于下表的規定。
